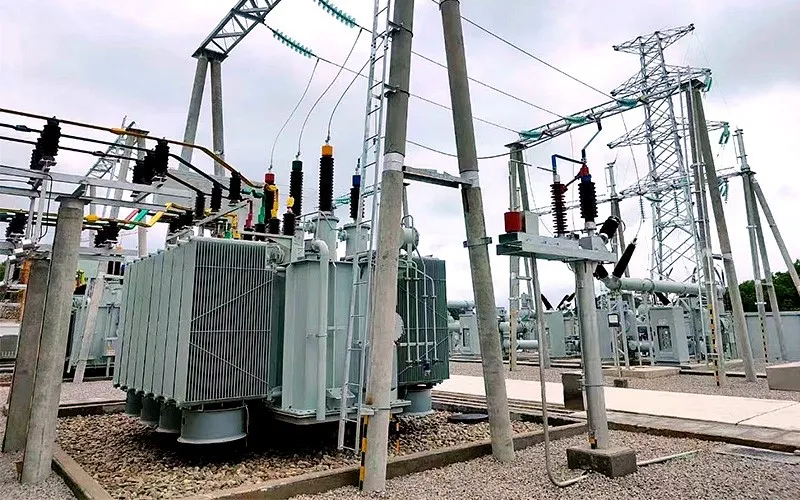

Trawsnewidydd Pweryw un o'r offer pwysicaf yn y system bŵer a'r sail ar gyfer sicrhau dibynadwyedd cyflenwad pŵer. Gyda datblygiad cyflym yr economi genedlaethol gyfan, bydd y galw am drawsnewidwyr yn parhau i gynyddu. Fodd bynnag, gyda'r cynnydd yng ngallu gosodedig trawsnewidyddion pŵer, mae'r egni a ddefnyddir ganddynt hefyd yn cynyddu. Mae hyn yn anghyson ag eiriolaeth fy ngwlad o adeiladu cymdeithas sy'n arbed ynni. Mae angen cymryd mesurau technegol cyfatebol i leihau colli'r newidydd ei hun. Felly, mae'n angenrheidiol iawn astudio sut i leihau colli trawsnewidyddion. Mae colli trawsnewidyddion pŵer yn bennaf yn cynnwys colli dim llwyth a cholli llwyth, y mae'r golled llwyth yn cynnwys colli crwydr yn eu plith. Colli dim llwyth o drawsnewidyddion pŵer Mae colli trawsnewidyddion dim llwyth yn bennaf yn cynnwys colli hysteresis, colled gyfredol eddy a cholli deunyddiau craidd yn ychwanegol. Oherwydd bod colli trawsnewidyddion dim llwyth yn perthyn i golli cyffro, nid oes ganddo unrhyw beth i'w wneud â'r llwyth. 1) Colli hysteresis yw'r golled a achosir gan ffenomen hysteresis yn y broses o magnetization deunyddiau ferromagnetig dro ar ôl tro. Mae maint colli hysteresis yn gymesur ag ardal dolen hysteresis. 2) Colled gyfredol eddy. Gan fod y craidd ei hun yn ddargludydd metel, bydd y grym electromotive a gynhyrchir gan ymsefydlu electromagnetig yn cynhyrchu cerrynt sy'n cylchredeg yn y craidd, sy'n gerrynt eddy. Gan fod cerrynt eddy yn llifo trwy'r craidd haearn, a bod gan y craidd haearn ei hun wrthwynebiad, achosir colled cerrynt eddy. 3) Colli haearn ychwanegol. Nid yw colled haearn ychwanegol yn cael ei bennu'n llwyr gan y deunydd newidydd ei hun, ond mae'n gysylltiedig yn bennaf â strwythur a phroses gynhyrchu'r newidydd. Y prif resymau dros golli haearn ychwanegol yw: mae cydrannau harmonig trefn uchel yn y donffurf fflwcs, a fydd yn achosi colled cerrynt eddy ychwanegol; Mae'r golled yn cynyddu oherwydd dirywiad priodweddau magnetig a achosir gan brosesu mecanyddol; Mae'r cynnydd mewn colled leol yn y cymalau craidd haearn a'r parth-T rhwng y golofn graidd a'r iau haearn, ac ati. Prif ddulliau i leihau colled dim llwyth gan fod colled dim llwyth yn baramedr pwysig o'r newidydd, dim ond am 2 0% i 3 0% y mae cyfanswm y trawsnewidydd yn cyfrif am y newidydd. Er mwyn lleihau colled dim llwyth, mae angen lleihau cyfanswm y craidd haearn, colli uned a chyfernod proses. Mae'r prif ddulliau i leihau colled dim llwyth fel a ganlyn: (1) defnyddio taflenni dur silicon athreiddedd magnetig uchel a thaflenni aloi amorffaidd. Trwch cynfasau dur silicon cyffredin yw 0. 3 i 0. 35 mm, gyda cholled isel, a 0. 15 i 0. Gellir defnyddio 27 mm. Ar yr un pryd, os defnyddir pentyrru cam, gellir lleihau'r golled haearn tua 8%. Gall arbelydru laser, indentation mecanyddol a thriniaeth plasma leihau colli cynfasau dur silicon athreiddedd uchel. Mae'r golled gyfredol eddy o gynfasau aloi amorffaidd a thaflenni dur silicon gyda chynnwys silicon o 6.5% a wnaed gan yr egwyddor oeri cyflym yn llai na thaflenni dur silicon athreiddedd uchel cyffredinol. (2) Lleihau cyfernod y broses. Mae'r cyfernod colli proses yn gysylltiedig â llawer o ffactorau megis deunydd y ddalen ddur silicon, p'un a yw'r offer dyrnu a chneifio yn cael ei anelio, a graddfa'r clampio. Mae cywirdeb offer, gosod offer rhesymol ac addasu'r offer dyrnu a chneifio hefyd yn bwysig iawn. (3) Gwella'r strwythur craidd. Nid yw'r craidd yn cael ei ddyrnu, ac nid yw tâp gludiog gwydr wedi'i glymu. Mae'r wyneb pen wedi'i orchuddio â phaent halltu, ac mae'r iau haearn rhyngffas wedi'i glymu â thâp dur cryfder uchel. Mae'r platiau tynnu sy'n cysylltu'r clampiau uchaf ac isaf ar ddwy ochr y golofn graidd wedi'u gwneud o blatiau dur nad ydynt yn magnetig. Ar gyfer taflenni craidd gallu mawr, ni ddefnyddir unrhyw driniaeth paent i wella'r ffactor llenwi a pherfformiad oeri. Defnyddiwch offer gwasgu a gludyddion cryf i wneud dwy ieir y craidd yn gywirdeb solet, gwastad a fertigol uchel. Gall lleihau'r lled gorgyffwrdd craidd leihau colledion. Am bob gostyngiad o 1% yn yr ardal gorgyffwrdd, bydd y golled dim llwyth yn gostwng 0. 3%. Bydd cymysgu gwahanol raddau o gynfasau dur silicon yn y craidd yn defnyddio egni, felly dylid cymysgu llai neu ddim. (4) Lleihau maint y ffenestr graidd. Newid inswleiddio troi cyson (trwch) y troellog i inswleiddio troi amrywiol. Er enghraifft, yn ôl dosbarthiad foltedd impulse a 120 000/11 0 Trawsnewidydd, trwch inswleiddio troi'r pen troellog foltedd uchel a'r adran reoleiddio foltedd yw 1.35 mm, a'r adrannau eraill yw 0. O ganlyniad, mae'r pwysau haearn yn cael ei leihau 1.67% ar ôl lleihau maint y ffenestr. O dan y rhagosodiad o ddiogelwch, mae'r prif bellter sianel aer rhwng uchel ac isel yn cael ei leihau'n rhesymol, mae'r sianel olew rhwng y cacennau'n cael ei lleihau, mae'r pellter cyfnod yn cael ei leihau, ac mae'r driniaeth inswleiddio yn cael ei chryfhau (gan ychwanegu cylchoedd cornel, rhaniadau, ac ati). Mae'r troellog yn mabwysiadu strwythur sianel semi-olew, sy'n byrhau pellter craidd y ganolfan, yn lleihau'r pwysau craidd, ac yn lleihau colli haearn. (5) Dylunio craidd nad yw'n soniarus. Dyluniwch amledd soniarus y craidd yn yr ystod amledd priodol fel na all gynhyrchu cyseiniant cryf, sy'n cael effaith sylweddol ar leihau sŵn ac sy'n gallu arbed ynni a ddefnyddir ar gyfer lleihau sŵn. (6) Defnyddiwch drawsnewidwyr craidd clwyfau a thrawsnewidwyr craidd tri dimensiwn. Mae gan graidd y clwyf bedwar yn llai o gorneli miniog na'r craidd traddodiadol wedi'i lamineiddio. Mae'r troelliad parhaus yn gwneud defnydd llawn o gyfeiriadedd cynfasau dur silicon. Defnyddir y broses anelio i leihau colledion ychwanegol. Ar gyfer y craidd clwyf math R, mae ei ffactor gofod trawsdoriadol yn agos at 1 {{1 0 6}} 0%. Trefnir iau haearn y craidd tri dimensiwn mewn dull tri dimensiwn trionglog, sy'n 25% yn ysgafnach nag iau haearn craidd y clwyf gwastad. Mae'r ffactorau hyn yn dangos bod craidd y clwyf a'r craidd tri dimensiwn yn fwy effeithlon o ran ynni. Llwythwch y newidydd pŵer pan fydd y newidydd pŵer ar waith, mae cerrynt yn mynd trwy'r troellog, a fydd yn cynhyrchu colli llwyth. Gelwir colli llwyth hefyd yn golled copr. Yn ychwanegol at y golled DC troellog sylfaenol, mae colledion ychwanegol.1) Colled copr sylfaenol. Ar gyfer trawsnewidyddion gallu bach, mae colli llwyth yn cyfeirio'n bennaf at golled copr sylfaenol, ac mae cyfran y golled ychwanegol a achosir gan faes magnetig gollyngiadau yn fach iawn.2) Colled ychwanegol. Mae'r golled ychwanegol yn cynnwys tri math o golledion yn bennaf: colled gyfredol troellog eddy, cylchredeg colled gyfredol a cholled crwydr: (a) troellog ar golled gyfredol eddy. Pan fydd newidydd gallu mawr ar waith, bydd troadau ampere y troellog yn cynhyrchu maes magnetig gollyngiadau mawr. Mae'r maes magnetig gollyngiadau, fel y'i gelwir, yn golygu bod rhan o'r fflwcs magnetig yn mynd trwy'r awyr, a rhan o'r gylched magnetig yw'r craidd haearn. Gan fod dargludyddion y dirwyniadau yn y maes magnetig gollyngiadau, bydd y fflwcs magnetig gollwng yn achosi colled gyfredol eddy yn y dargludyddion. (b) Colled plwm. Colled plwm yw swm colledion gwrthiant pob plwm o'r newidydd. (c) Colli crwydr. Colli crwydr yw'r golled a achosir gan y fflwcs magnetig gollyngiadau sy'n pasio trwy rannau strwythurol dur (fel clampiau plât, platiau pwysau dur, ewinedd pwysau, bolltau a waliau tanc olew, ac ati). Mae prif ddulliau i leihau colled llwyth yn cyfrif am 70% i 80% o gyfanswm y golled, gan gynnwys colli gwrthiant DC y troellog (colled sylfaenol), colled cerrynt eddy yn y dargludydd, yn cylchredeg y golled gyfredol rhwng dargludyddion troellog cyfochrog, colli plwm a cholli rhannau strwythurol crwydr (megis clampiau, platiau pwysau, clampiau, clampau, bolltiau, bolltiau, bolltiau, bolltiau, boliau, cleifion, boliau, clampiau, clampiau, clampiau, boliau, clampiau, clampiau, clampiau, clampiau, clampiau, clampiau, clampiau, clampiau, clampiau, clampiau, clampiau, clampiau, clampiau, clampiau, clampiau, clampiau, clampiau, clampiau, clampiau, clampiau, clampiau, clampau, clampiau, clampiau, clampiau, clampiau, clampiau, clampiau, clampiau, clampiau, clampiau, clampiau, bolltiau, bolltiau. Mae yna sawl prif ddull i leihau colled llwyth: (1) cyfyngu'r golled ychwanegol a achosir gan fflwcs magnetig gollyngiadau. Perfformio cyfrifiad cydbwysedd troi ampere a gwneud addasiadau troi ampere yn ôl y canlyniadau; defnyddio trefniant "isel-uchel-isel" neu "uchel-isel-uchel" ar gyfer y troellog; cyfyngu lled a thrwch y wifren wastad; dewiswch y dull trawsosod mwyaf addas yn ôl y cyfrifiad maes magnetig; defnyddio dargludyddion wedi'u trawsosod neu ddargludyddion cyfun. (2) Lleihau maint y prif strwythur inswleiddio ac hydredol. Defnyddir y dechnoleg dosbarthu "graddiant foltedd impulse cyfartal" ar y troelliad foltedd uchel i leihau maint yr inswleiddiad hydredol; Defnyddir tiwbiau papur tenau a bylchau olew bach rhwng y dirwyniadau; Defnyddir papur rhychog fel y prif inswleiddiad; Mae siâp y rhannau wedi'u mowldio yn union yr un fath â'r equipotential, mae siâp y cylch ongl yn cydymffurfio â siâp y llinell equipotential, a defnyddir y cylch ongl mowldiedig petal fel y rhan strwythurol; Mae diamedr mewnol y troellog yn cael ei glwyfo ar y papur inswleiddio, ond mae sianel olew echelinol wedi'i gosod yng nghanol y segment llinell; acetal enameled wire is mostly used, and QQ-2 or QQB acetal wire is used instead of 0.45 mm thick paper wrapped flat wire, because the turn insulation of the former two is 2× (0.056~0.079) mm, the winding filling factor is high, and the turn insulation requirements are met; Defnyddir dirwyniadau silindrog yn bennaf, oherwydd nid oes sianel olew rhwng y cacennau, ac mae oeri yn dibynnu'n bennaf ar y sianel olew fertigol echelinol, sydd ag afradu gwres da, ffactor llenwi da a nodweddion effaith, troadau ampere unffurf, a grym cylched fer fach; Lleihau'r prif bellter inswleiddio (diamedr, diwedd) yn briodol. (3) Mabwysiadu prosesau perthnasol yn seiliedig ar gyfrifiadau. Mae'r strwythur inswleiddio hydredol yn cael ei bennu yn ôl y cyfrifiad effaith, a chadir siamffwyr y padiau, yr arosiadau a'r rhannau metel mewn siâp da; Cyfrifir y maes magnetig gollyngiadau a dosbarthiad cyfredol eddy i arwain y dull trawsosod; Mae'r troelliad wedi'i ddosbarthu'n gyfartal i'r cyfeiriad echelinol, ac mae'r rhwymiad colofn graidd wedi'i wneud o ddeunyddiau nad ydynt yn magnetig; Mae gan y golofn graidd a'r rhannau haearn iau gysgodi arbennig i leddfu'r maes trydan; Mae'r foltedd sy'n rheoleiddio troellog yn mabwysiadu un haen ac un tap; Mae'r broses yn mabwysiadu math o ymgynnull, mae'r troelliad mewnol yn cael ei glwyfo'n uniongyrchol ar y silindr inswleiddio, mae'r uchder a'r goddefiannau diamedr yn cael eu rheoli'n llym, mae'r bwlch penodol yn fach, mae'r broses ffitio poeth newydd yn cael ei mabwysiadu, mae'r plât cynnal annatod a'r plât gwasgedd yn cael ei fabwysiadu, a bod y troelliad yn cael ei ragdybio i gael ei ragdybio, ac yn cael ei atal, ac mae'r papur gwres, a phapur DINAISON, ac yn cael ei wneud, a phapur DINAISON A DINISON. lleithder. (4) defnyddio gwifrau colled isel a gwrthiant isel. Mae gwifren gopr heb ocsigen yn cael ei thynnu gan y dull lluniadu uchaf, megis defnyddio allwthiwr parhaus copr. Os gellir ei ddefnyddio mewn trawsnewidyddion, gall arbed ynni a lleihau cyfaint, ac mae ganddo rai rhagolygon cais. (5) Defnyddiwch nodweddion y strwythur inswleiddio i ddylunio i leihau cyfaint. Manteisio ar briodweddau dielectrig hylif olew trawsnewidydd, sefydlu haenau gorchudd, rhwystrau, cysgodi a haenau inswleiddio yn briodol; Manteisiwch ar "effaith pellter" olew i ychwanegu rhaniadau i ffurfio bylchau olew bach; Manteisiwch ar "effaith gyfaint" olew i ddefnyddio papur rhychog; Manteisiwch ar "effaith trwch" yr haen inswleiddio yn yr olew i ychwanegu inswleiddiad i gynyddu'r foltedd chwalu, ond ni ddylai fod yn rhy drwchus; Manteisiwch ar y pellter rhwng y rhaniad yn yr olew a'r polyn cryfder cae uchaf i osod y rhaniad. (6) Defnyddiwch strwythur inswleiddio datblygedig. Defnyddiwch weindiadau addas i gynyddu'r ffactor llenwi, a defnyddio dirwyniadau troellog (neu barhaus) newydd gyda sianeli olew echelinol i leihau cyfaint y dirwyniadau yn effeithiol. Defnyddiwch strwythur cywasgu wedi'i wneud o ddeunyddiau anfetelaidd neu anfagnetig yn yr ardal crynodiad magnetig gollyngiadau, a defnyddiwch gysgodi electromagnetig i wneud y fflwcs magnetig gollwng yn slotio, a all leihau'r golled llwyth 3% i 8%. (7) Optimeiddio amddiffyniad mewnol y troellog. Mae mesurau amddiffyn mewnol y troellog yn cynnwys cylchoedd cynhwysydd, troadau electrostatig, iawndal cyfres (cynhwysedd rhyng-fachgen ychwanegol), sgriniau equipotential, a gwyntiadau tangled neu weindiadau cysgodol mewnol. Maent i gyd yn lleihau'r gor -foltedd sy'n gweithredu ar y prif inswleiddio ac hydredol o dan yr effaith, a thrwy hynny leihau cyfaint a defnydd ynni'r newidydd. (8) Arbed ynni trwy ddefnyddio dirwyniadau hirsgwar a chysylltiad yyn0 a lleihau uchder. Profwyd bod y defnydd o greiddiau hirsgwar, dirwyniadau, dirwyniadau eliptig neu weindiadau hirsgwar gyda chorneli crwn yn fwy effeithlon o ran ynni na chroestoriadau crwn traddodiadol. Mae foltedd tap cysylltiad yyn0 yn is na chysylltiad dyn11. Gall y tair eitem rannu un newidiwr tap. Mae ganddo strwythur syml a chyfrol fach. Mae'r cyntaf yn lleihau pwysau gwifrau, haearn ac olew 2%, 6%, ac 11%ar gyfer trawsnewidyddion 500kva, gan arbed deunyddiau ac egni. Ar gyfer trawsnewidyddion math sych, yr uchaf yw'r troellog, y mwyaf amlwg yw'r gwahaniaeth tymheredd rhwng y rhannau uchaf ac isaf. Mae lleihau'r uchder yn briodol yn ffafriol i afradu gwres ac arbed ynni. Mae'r prif ddulliau ar gyfer lleihau colledion crwydr yn achos arbennig o golledion llwyth, felly trafodir dulliau ar gyfer eu lleihau ar wahân. Mae colledion crwydr yn cynnwys colledion rhannau strwythurol (clampiau craidd, cylchoedd cysgodi, ac ati); colledion mewn lleoedd lle mae dargludyddion yn pasio (seddi bushing); Colledion dargludyddion cyfochrog (arweinwyr sy'n pasio ceryntau mawr) a cholledion yn y tanc olew. Mae yna sawl prif ddull i leihau colledion crwydr: (1) Yn ôl dadansoddiad magnetig a mesuriadau corfforol, gellir lleihau colledion crwydr y strwythur mewnol trwy miniaturizing y clampiau craidd, dileu padiau craidd colofn y ganolfan un cam, gan gynyddu'r bylchau ar yr wyneb craidd neu ddefnyddio'r maes craidd, a defnyddio'r rhai sy'n megure a defnyddio'r meysydd craidd neu (fel bolltau, ac ati). (2) Ar gyfer y blwch allfa bushing a rhan o'r gorchudd blwch, ffurfweddwch y gwifrau yn ofalus i reoli'r maes magnetig, defnyddio cysgodi plât copr neu ddeunyddiau nad ydynt yn magnetig, a gwneud y gorchudd bushing ag alwminiwm. Gellir gosod platiau pwysau dalen dur silicon hefyd rhwng y troellog a'r clampiau i amsugno'r fflwcs magnetig wrth y clampiau, y tanciau olew, ac ati. Gall ymgorffori stribedi o fetelau anfferrus yn y maes magnetig cryfaf leihau colledion crwydr y llwyni croniog uchel a'r rhannau plwm. (3) Ar gyfer trawsnewidyddion mawr, mae platiau dur silicon â athreiddedd magnetig uchel yn cael eu hadeiladu i mewn i wal y blwch fel siyntiau magnetig i amsugno fflwcs magnetig wal y blwch, a elwir yn gysgodi magnetig; neu fetelau anfferrus defnyddir copr ac alwminiwm gyda dargludedd trydanol uchel fel leininau i gynhyrchu ceryntau eddy i leihau'r fflwcs magnetig gollyngiadau sy'n mynd i mewn i wal y tanc olew, a elwir yn cysgodi trydanol. Yn gyffredinol, mae cysgodi magnetig yn well na chysgodi trydanol, a all leihau colled crwydr y tanc olew. (4) Cyfrifwch y gylched llif olew yn feintiol, defnyddiwch bafflau, gwahanwch y dirwyniadau yn rhesymol i gyflawni oeri unffurf, a dewis tanciau olew rhychog, rheiddiaduron plât, oeryddion, cefnogwyr arbed ynni, a phympiau olew i gael y dull oeri mwyaf economaidd ac arbed ynni i leihau colledion crwydr. (5) Defnyddiwch gefnogwyr plastig wedi'u hatgyfnerthu â ffibr gwydr gydag effeithlonrwydd uchel a sŵn isel. Amnewid yr hen oerach gydag oerach newydd a defnyddiwch gyflenwad pŵer a reoleiddir gan foltedd amledd amrywiol i'r oerach i leihau colli offer ategol. Crynodeb: I grynhoi, mae'r papur hwn yn dadansoddi achosion colli dim llwyth yn bennaf a cholli llwyth trawsnewidyddion pŵer, ac yn cynnig dulliau triniaeth manwl ar sut i leihau colli dim llwyth a cholli llwytho trawsnewidyddion pŵer. Gall y dulliau hyn leihau problem colledion mawr trawsnewidyddion pŵer yn effeithiol. Gan fod llawer o broblemau cymhleth yn dod ar eu traws mewn cymwysiadau peirianneg ymarferol o hyd, mae angen ymchwil pellach o hyd ar sut i leihau colli trawsnewidyddion pŵer.
